  1. Los plotters

Un plotter es una máquina que se utiliza junto con el ordenador e imprime en form lineal. Se utilizan en diversos campos: ciencias, ingeniería, diseño,arquitectura, etc. Muchos son monocromáticos o de 4 colores también hay de ocho y doce colores.

Actualmente son frecuentes los de inyección, que tienen mayor facilidad para realizar dibujos no lineales y policromo, son silenciosos, más rápidos y más precisos.

Las dimensiones de los pósteres no son uniformes. Para gráficos profesionales, se emplean pósteres de hasta 157 cm de ancho, mientras que para otros no tan complejos, son de 91 a 121 cm.

Historia y evolución del plotter. Los primeros plotters nacieron en los 60 y eran usados para registrar variables médicas y militares. Trabajaban con coordenadas cartesianas (X e Y) y la información se imprimía sobre papel continuo. Con el tiempo se fueron sofisticando hasta el punto de mover ambos ejes cartesianos dentro de un formato normalizado eran del tipo “sobremesa” y su principal peculiaridad era la de tener que centrar el formato por el cual se desplazaría un brazo portaplumas.

Con la necesidad de formatos grandes y la limitaciones físicas de los plotters de tablero, a principios de los 80 se difundieron los plotters verticales de rodillo que desenrollan una bobina de papel en un solo sentido (eje coordenadas X) sobre la que se y el brazo portaplumas perpendicular a él (eje Y). Al ir recogiendo el plano terminado en un capazo o bolsa permitía que en poco espacio se pudieran almacenar dibujos en gran formato estandarizándose en las 36” (914mm) del formato americano.

Hace ya más de una década, que este tipo de plotter fue sustituido por la nueva tecnología de inyección de tinta, invento heredado de las impresoras de sobremesa, pero con la posibilidad de imprimir formatos mayores, con buena calidad y ahorro de tiempos, y lo mejor, prácticamente, sobre cualquier tipo de soporte de impresión (papel, poliéster, tela, etc.


Lamentablemente la idea o creación original de este invento no se le atribuye a nadie en especial, ya que fue creado por varios diseñadores de la época, y ninguno pudo atribuirse la patente de la creación.

Partes externas  de un Plotter:


1- Bandeja: es el espacio trasero asignado para colocar los rollos u hojas bond de manera correcta antes de entrar en el proceso de impresión.

2- Panel: tiene LED´s indicadores del estado de la impresora (encendido, atasco de hoja, en proceso, etc.), así como botones de funciones (encendido, recorrer hoja, cambiar cartuchos, etc.). Estos cuentan también con una pantalla LCD que muestra las funciones.

3- Tapa: protege de polvo a los cartuchos y permite cubrir los mecanismos en movimiento mientras se encuentra en proceso de impresión.

4- Cubiertas: protegen los circuitos internos y dan estética a el Plotter.

5- Bandeja de salida: se encarga de sacar la hoja una vez impresa.

6- Soporte móvil: permite mover el plotter de un lugar a otro sin necesidad de cargarlo ó arrastrarlo.

7- Cable de datos: para comunicarse con la computadora por medio de un puerto Centronics, USB ó FireWire.

6- Cable de alimentación: suministra de electricidad al plotter desde el enchufe de pared.

TIPOS DE PLOTTER.

Plotters de Pluma

A pesar de ser los primeros plotters en aparecer, aún se siguen utilizando.Tardan más en realizar un dibujo complejo, pero lo compensan ofreciendo una gran calidad y suavidad en las curvas.


Habitualmente disponen de un soporte para seis u ocho plumillas, que serán utilizadas por el cabezal de dibujo según las vaya necesitando. En dicho cabezal se pueden insertar diversos elementos de escritura como plumas, bolígrafos o rotuladores para que así elijamos los que mejor se adecuen al papel y al resultado que deseamos. Gracias a un programa, cada elemento de escritura puede bajar o subir hasta entrar en contacto con el papel y realizar los trazos.

A pesar de que tradicionalmente estos plotters se han utilizado para dibujar planos en ramas como la arquitectura, topografía y otras carreras técnicas. Actualmente gracias a los programas de diseño se pueden realizar líneas de diseños artísticos complejos.

Plotters de inyección de tinta.

Este tipo de plotter es uno de los más extendidos. Podríamos decir que se trata de una impresora de chorro de tinta pero de gran formato. La mayoría de ellos pueden producir impresiones con gran riqueza de colores.


Se les denomina plotters, porque son capaces de entender las instrucciones de lenguajes específicos de estos (RD-GL, HP-GL, DMPL, etc.), aunque internamente realizan una conversión de formato vectorial (líneas) a formato ráster (puntos de color). Pueden ser térmicos o eléctricos según la tecnología que utilicen para aplicar las gotas de tinta.

Debido a sus similitudes, tanto la calidad como la velocidad de estos plotters es muy similar a las impresoras de tinta. No suelen fabricarse en tamaños menores de A1 ya que para tal finalidad ya existen las impresoras.

Plotters electrostáticos, térmicos o láser.


Los plotters electro estáticos, térmicos o láser, suelen ser bastante más caros que otros tipos y aunque con

tecnologías distintas entre sí, la calidad que ofrecen es similar. Casi ninguno de ellos dibuja en color, y el resultado final se asemeja a la impresión de un fax, aunque tienen un tamaño de punto menor y son más resistentes tanto a la luz como al paso del tiempo.

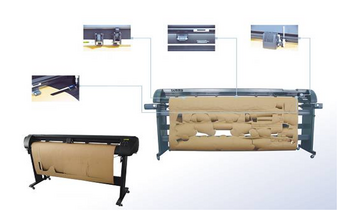

Plotter de corte.

Un plotter de corte es similar a uno de dibujo. Con la diferencia de que gracias a una circuitería especial, además de


dibujar está diseñado para cortar vinilo adhesivo, siendo utilizado por profesionales de la rotulación para decoración de escaparates, vehículos, etc.

Algunos modelos permiten cortar materiales más gruesos, como cartulinas, cartones, etc. Y pueden ser de diversos formatos tanto de mesa como rodillo; de corte tangencial, de arrastre o de cabezal excéntrico; de arrastre por fricción o por tracción.

TIPOS DE PLOTTER SEGÚN DISEÑO.

Plotter de tambor o rodillo


Un plotter de rodillo es un equipo en el cual el papel se enrolla a un rodillo o tambor el cual gira permitiendo que se dibuje la imagen a su paso.

Plotter plano o de mesa

Un plotter plano es un dispositivo utilizado por diversos diseñadores con programas de CAD. El documento se mantiene sobre una superficie plana, mientras que una pluma se mueve sobre él horizontal y verticalmente. Este

Plano de mesa.png

plotter puede utilizar diferentes colores de las plumas para crear los gráficos. El tamaño del gráfico está limitado al tamaño de la superficie de trazado.

Conectores y puertos del Plotter

Desde la introducción al mercado comercial de las primeras impresoras en el año 1970, el puerto utilizado en los Plotter, era el Centronics,  esto hasta la aparición del puerto USB y el puerto FireWire, los cuáles han prácticamente reemplazado a su antecesor.

Rj 45.png

Puerto RJ-45 para integrarlo en la red local

Puerto firewire.png

Puerto Centronics, integrado en antiguos modelos de Plotter

Puertos FireWire integrados en Plotter modernos

Variante del puerto USB integrado en Plotter modernos

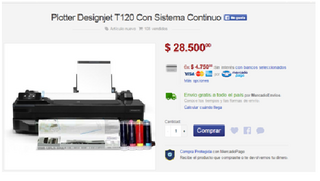

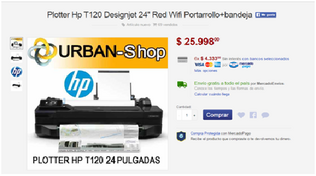

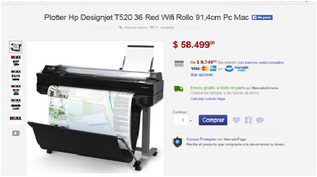

Precios actuales de plotters[]


Impresoras[]

Una impresora o dispositivo de impresión es un periferico que, cuando conectado a una computadora o a una red de computadoras mediante cableado o conexión inalambrica, ofrece la posibilidad de imprimir sobre papeles u otros tipos de sustratos los textos o graficos producidos por una aplicación.


HISTORIA Y EVOLUCIÓN DE LA IMPRESORA

La creación de la impresora se remonta a la década de 1940 aproximadamente, con la creación de la primera computadora de la historia, la maquina analítica de Charles Babbage, aunque Babbage nunca termino de armar su computadora pero si termino los planos de ella y junto con el mecanismo de impresión  los mismos fueron utilizados para armar el modelo funcional en 1991 y presentarlo en 2000 al publico en el Museo de Ciencias de Londres, este modelo estaba formado por 4000 piezas mecánicas y pesar alrededor de 2,5 toneladas.





Los años 50 y 60

UNIVAC High Speed Printer

La primera impresora de alta velocidad llamada UNIVAC High Speed Printer (1953) diseñada por Remington-Rand para ser utilizada es un ordenador UNIVAC  la cual estaba compuesta de cuatro gabinetes, una fuente de alimentación, la máquina de impresión, un dispositivo de control y la comprobación, y un lector de cinta. Esta impresora de cinta alimentada produce seiscientas líneas de texto por minuto.

Años 5501.png







La primera impresora matricial (1957)

Es puesta a la venta por parte de IBM la primera impresora de matriz de punto. una impresora matricial o impresora de matriz de puntos es un tipo de impresora con una cabeza de impresión que se desplaza de izquierda a derecha sobre la pagina, imprimiendo por impacto, oprimiendo una cinta de tinta contra el papel, de forma similar al funcionamiento de una maquina de escribir.

Años 50.png


El modelo estándar tenía 120 posiciones de impresión (columnas). Un adicional de 12 posiciones estaba disponible como opción. Cada cadena de impresión con un mínimo de cinco copias del juego de caracteres se alineaban horizontalmente delante de la cinta y del papel, los martillos golpeaban por detrás en el momento exacto en el que pasaba el carácter a imprimir. En los últimos modelos, la cadena de impresión fue reemplazada por el tren de impresión; en su lugar fueron montados bloques de impresión en una cadena montados sobre una pista. El modelo superior podía imprimir hasta 1400 líneas de 132 caracteres por minuto, esto es 23 páginas por minuto y menos de 3 segundos por página, e incluso aún menos si la página a imprimir contenía líneas en blanco.

El tren o cadena estándar de la 1403 podía imprimir 48 caracteres especiales: & , . - $ * / % # @ etc.  Podían poderse cadenas o trenes especiales para tener otro juego de caracteres.


La capacidad de la impresora de sobreimprimir fue usada para generar una amplia escala equivalente de grises. Muchas imágenes fueron escaneadas, pixeladas y podían reproducirse en la 1403, la mas notable es la Mona lisa. Algunas personas fueron capaces de utilizar el ritmo de los martillos de impresión para generar las frecuencias deseadas y realmente reproducir música. Eran maquinas enormes y ruidosas, especialmente cuando la tapa estaba levantada.


La primera mini-impresora (1968)

En septiembre de 1968, Shinshu Seiki lanzo la primera mini-impresora del mundo, el EP-101, que pronto fue incorporada en muchas calculadoras. En los siguientes años, el nombre Epson fue acuñado después de que la generación siguiente del EP-101 fuera lanzado al público.








Láser Printer EARS

La primera impresora láser  llamada EARS, fue desarrollada en el Xerox Parc (Xerox Paro Alto Research Center) comenzando en 1969 y finalizando en noviembre de 1971.



Chester Carlson:    Fue el inventor de la electrofotográfica, la cual mas tarde recibiría el nombre comercial de xerografía.

Gary Starkweather :   invento la impresora láser,  el primer sistema de impresión láser completamente funcional.

Xerox 9700 Electronic Printing System


IMPRESORA DE INYECCION A TINTA

En 1976, la Hewlett Packad creo la primera impresora de inyección de tinta. Ofrecía una velocidad promedio de apenas 2 páginas por minuto.



Impresora de margarita (1978)

En 1978 se crea la impresora de margarita, que únicamente podía escribir letras y números, pero tenía calidad de máquina de escribir.



Apple Computer - ImageWriter (1983-1984)

Esta impresora podía producir tanto imágenes como el texto, hasta una resolución de 144 DPI y una velocidad de cerca de 120 CPS. En modo texto, la cabeza movía en ambas direcciones mientras que para imprimir gráficos la cabeza solamente se movía en una dirección.



Apple Computer - LaserWriter (1984-1986)

En 1984 Apple Computer crea un prototipo de impresora, la LaserWriter, fue un salto importante, ya que esta impresora una impresión de texto y gráficos con una calidad comparable a la de la imprenta profesional.



La primera impresora de Red (1991)

En marzo de 1991 HP lanzo la primera impresora con conectividad de red de área local, la LaserJet IIIsi. Los clientes podían conectar su impresora directamente a una red Ethernet o Token Ring a través del servidor de impresión HP JetDirect, que ofrecía un rendimiento superior, una mayor flexibilidad y permitía compartir la impresora en un grupo de trabajo.


Impresora de comunicaciones Bidireccionales (1992)

La LaserJet 4, fue lanzada en octubre de 1992, fue la primera impresora de HP en soportar comunicaciones extensivas bidireccionales. Desde ese momento las impresoras de red se podían comunicar con los ordenadores y viceversa. Este hito permitió avances en la gestión de redes de impresoras


Un nuevo estándar de rendimiento (1994)

HP elevo el estándar mundial de impresiones de las 8 ppm (paginas por minuto) a las 12 ppm con el lanzamiento de la LaserJet 4 Plus



Apple Computer (1995)

En 1995, Apple Computer presenta la primera impresora láser a color, la Color Láser Printer 12/600PS. La impresora 600x600 PPP viene con 12 MB de RAM, utilizando un diseño canon



Gestión avanzada del papel (1995)

La LaserJet 5L introdujo en noviembre de 1995 un gran avance en la impresión en red. Esta impresora incluía características avanzadas de gestión del papel como una bandeja para 2000 hojas


La primera impresora multifuncional para el gran publico (1998)

HP lanzo la LaserJet 3100 en abril de 1998. Fue el primer dispositivo láser multifuncion para el gran publico del mercado, una herramienta versátil que permitía a las empresas imprimir, fotocopiar, escanear y enviar faxes desde un mismo equipo.



La primera impresora láser personal de 1200 ppp (1999)


La LaserJet 2100 fue la primera impresora láser personal en ofrecer una resolución de 1200x1200 ppp



La primera copiadora de red con escaneado a doble cara (1999)

En octubre de 1998, HP lanzo la copiadora 320, la primera copiadora de red capaz de escanear de doble cara.

En noviembre de 2005, HP lanzo el primer driver de impresión universal (UPD) diseñado por defecto.

HP, color para todos (2008)

En marzo de 2008, la democratizacion total del color en el lugar de trabajo se hizo realidad con el lanzamiento de la LaserJet CP1215, la impresora láser mas barata de la historia.


Hoy en la actualidad podemos encontrar variados tipos de impresoras dependiendo de nuestras necesidades, como si queremos una impresora para nuestro hogar, para una oficina, para alguna empresa pequeña, de mediano rango o una multinacional. Un 90% aproximadamente de la población tiene acceso a una impresora, ya sea una HP, Lexmark u otra marca famosa,

Hoy en día existen muchos tipos de impresoras pero las que son mucho mas conocidas en el mundo y tienen un estatus mas o menos ganado porque dan seguridad y confianza a sus clientes, las marcas mas conocidas o los fabricantes de impresoras mas populares son:

HP

CANON

LEXMARK

EPSON

SAMSUNG

FABRICANTES DE IMPRESORAS DE TODOS LOS TIEMPOS


TIPOS DE IMPRESORAS

Impresoras marciales o de agujas.

Estas impresoras, también denominadas impresoras de matriz de punto, son las más utilizadas con microordenadores y pequeños sistemas informáticos. Los caracteres se forman por medio de una matriz de agujas. Las agujas golpean la cinta entintada, transfiriéndose al papel los puntos correspondientes a las agujas disparadas


Impresoras de barra.

Los caracteres se encuentran modelados sobre una barra de acero que se desplaza de izquierda a derecha a gran velocidad, oscilando delante de la línea a escribir. El juego de caracteres esta repetido varias veces (usualmente tres). Cuando los moldes de los caracteres a imprimir se posicionan delante de las posiciones en que han de quedar en el papel se disparan detrás de este unos martillos, imprimiéndose de esta forma la línea


Impresora de cadena.

El fundamento es exactamente igual al de las impresoras de barra. Ahora los caracteres se encuentran grabados en los eslabones de una cadena. La cadena se encuentra cerrada y girando constantemente a gran velocidad frente a la cinta entintada.





Impresoras térmicas.

Son similares a las impresoras de agujas. Se utiliza un papel especial termosensible que ennegrece al aplicar calor. El color se transfiere desde el cabezal por un matriz de pequeñas resistencias en las que al pasar una corriente eléctrica por ellas se calientan, formándose los puntos en el papel. Estas impresoras pueden ser: de caracteres: las líneas se imprimen con una cabezal móvil. De líneas: contienen tantas cabezas como caracteres a imprimir por línea, Son más rápidas.


Impresoras de inyección de tinta.

El descubrimiento de esta tecnología fue fruto del azar. Al acercar accidentalmente el soldador, por parte de un técnico, a un minúsculo cilíndrico lleno de tinta, salió una gota de tinta proyectada, naciendo la inyección de tinta por proceso térmico

Estas impresoras tienen cartuchos rellenos con tinta líquida, son libres de impacto e imprimen a colores. Cuentan internamente con  chips y circuitos electrónicos que reciben órdenes desde la computadora y almacenan los datos para imprimirlos


Las partes externas e internas con las que cuenta la impresora de inyección de tinta son las siguientes:

1.- Bandeja: es el espacio asignado para colocar las hojas de manera correcta antes de entrar en el proceso de impresión.

2.- Panel: tiene LED´s indicadores del estado de la impresora (encendido, atasco de hoja, en proceso, etc.), así como botones de funciones (encendido, recorrer hoja, cambiar cartuchos, etc.)

3.- Tapa: protege de polvo el interior y permite visualizar el proceso de impresión.


 4.- Cubiertas: protegen los circuitos internos y dan estética a la impresora.

5.- Bandeja de salida: se encarga de sacar la hoja una vez impresa.

6.- Conector de 3 patas: para insertar el cable de alimentación.

7.- Puerto USB: para comunicarse con la computadora de manera serial.

8.- Puerto Centronics: para comunicarse con la computadora de modo paralelo.



1.- Bandeja: es el espacio asignado para colocar las hojas de manera correcta antes de entrar en el proceso de impresión.

2.- Goma: se encarga de introducir la hoja hacia dentro.


3.- Motor: mueve el cartucho de manera horizontal sobre la hoja.

4.- Motor: mueve la goma y los rodillos de manera sincronizada.

5.- Cartuchos: contienen la tinta líquida que es expulsada hacia la hoja y producir la impresión.

6.- Rodillo: se encarga de ir avanzando la hoja durante la impresión.

7.- Bandeja de salida: se encarga de sacar la hoja una vez impresa.

Para recibir los datos desde la computadora, las impresoras de inyección de tinta pueden integrar uno ó algunos de los siguientes puertos

 Puerto Centronics, integrado en la impresora




Variante del puerto USB integrado en la impresora, con forma de cuadro, muy  utilizado en equipos modernos


Impresoras inalámbricas Bluetooth: con esta tecnología es posible mandar imprimir imágenes y textos directamente desde dispositivos como teléfonos celulares modernos, dispositivos PDA, Netbook e incluso desde computadoras de escritorio con adaptadores USB-BlueTooth conectados, con la ventaja de que es posible enviar la impresión en una distancia de 1, 20 y hasta 100 metros sin necesidad de cables ó sin necesidad de un Access Point

Impresoras inalámbricas Wi-Fi: con esta tecnología es posible mandar imprimir imágenes y textos directamente desde dispositivos que funcionen bajo el estándar IEEE802.11x, tales como computadoras con tarjeta de red inalámbrica, Netbook, PDA entre otros. Estas impresoras están recomendadas para entornos en los cuáles se encuentra instalada una red inalámbrica que permite el acceso a varios dispositivos, como oficinas y colegios principalmente.

Caracteristicas de las impresoras con inyeccion a tinta:

Una impresora de inyección de tinta es capaz de imprimir hasta 38 páginas por minuto (ppm) en negro. Son las más utilizadas actualmente, de tamaño considerablemente reducido, son muy silenciosas y tienen un alto grado de calidad de impresión tanto en negro como en color. También con el auge de los productos compatibles, es posible utilizar cartuchos de marcas menos reconocidas, pero con calidad semejante a la de los fabricantes.

+ Velocidad de impresión: es la cantidad de hojas impresas con texto en tinta negra por minuto que es capaz de realizar la impresora. Su medida es ppm ("Page per  minute") ó página por minuto y aplica para las impresoras de inyección de tinta e impresoras láser.

Ejemplo: impresora marca Epson®, modelo C79, 5760 ppp,  22 ppm  /  Este último dato indica que imprime 22 páginas completas con texto negro por minuto.

+ Calidad de impresión (Resolución): es la cantidad de puntos de tinta que es capaz de condensar la impresora, en un área de 1 pulgada cuadrada y se mide en dpi ("dots per inch") ó ppp (puntos por pulgada).

- Ejemplo: impresora marca Canon®, modelo PIXMA IP 1300, 11 ppm, 4800 ppp   /  Este último dato indica que puede imprimir hasta 4800 puntos de tinta por pulgada cuadrada en la hoja.

+ Tecnología de impresión: libre de impacto, inyección de tinta.

+ Conectividad: es el tipo de puertos con que cuenta la impresora para recibir datos desde la computadora, redes u otros dispositivos. Generalmente son el puerto USB ó el puerto Centronics.

Impresoras de inyección de tinta: estas actualmente son utilizadas en el ambiente doméstico, así como cafés Internet, escuelas, papelerías, etc., ello porque cuentan con buena velocidad de impresión, buena calidad de imagen y además los cartuchos se pueden conseguir compatibles ó simplemente rellenarlos.


IMPRESORAS LASER

gran importancia por su elevada velocidad, calidad de impresión, relativo bajo precio y poder utilizar papel normal. Su fundamento es muy parecido al de las máquinas de fotocopiar. La página a imprimir se transfiere al papel por


contacto, desde un tambor que contiene la imagen impregnada en tóner. La impresión se realiza mediante radiación láser  dirigida sobre el tambor cuya superficie tiene propiedades electrostáticas (se trata de un material fotoconductor tal que si la luz incide sobre su superficie la carga eléctrica de esa superficie cambia).


Etapas de la impresión

Carga del cilindro. El cilindro pasa por varias fases al mismo tiempo que se realizan simultáneamente de esta forma se consigue una mayor velocidad. En esta primera, un rodillo externo denominado de carga primaria se encarga de ir dejando una línea cargada sobre el fotoconductor.

Laser. Esa línea recién cargada avanza. Si la dejáramos sin tocar el folio saldría totalmente pintado. El láser incide sobre aquellas partes que no queremos que aparezcan pintadas quitando la carga del cilindro. En otras impresoras denominadas LED esto se realiza utilizando un array de estos elementos en vez de usar un láser.

Tóner. El tóner es tinta en polvo cargada eléctricamente. Esta se adherirá a aquellas zonas donde el láser no haya incidido. Como ves si el láser no actuara tendrías un papel totalmente negro.

Imprimación. Está todo preparado para que el tambor pase la tinta al papel. Esto lo hace gracias a otro cilindro, denominado rodillo de transferencia. Este está cargado con una carga contraria al tóner y es capaz de atraerlo. El papel pasa entre el tambor y el rodillo de transferencia y gracias a esto en la hoja aparecerá la imagen que queremos imprimir.

Limpieza. No toda la tinta acaba en el papel con lo cual el resto que quede sobre el fotoconductor debe ser limpiado antes de comenzar a dar otra vuelta. Una vez realizada esta tarea el cilindro seguiría dando vueltas volviendo a iniciarse la carga.

Es muy importante entender que todas estas tareas se realizan al mismo tiempo sobre el fotoconductor. Es decir, una parte del cilindro estará cargado, mientras sobre otra incide un láser a la vez que sobre otra cae tóner y en otra se está pasando esa tinta al papel. Un trabajo en cadena perfecto.

Fusión. Ya tenemos la tinta encima del papel pero todavía no se encuentra bien pegada. El fusor se encarga de pegar esta tinta aplicando temperatura utilizando normalmente un calentador cerámico. Con la ayuda de otro cilindro comprime la página para que así aparezca totalmente terminada


IMPRESORAS LED

Son análogas a las láser  con la única diferencia que la imagen se genera desde una hilera de diodos, en vez de un láser  al ser un dispositivo fijo, son mas compactas y baratas, aunque la calidad es peor.

la tecnología LED utiliza un Diodo de Emisión de Luz como una fuente de luz dentro del aparato. Al contrario de los sistemas láser, el cabezal de impresión LED es rígida y no tiene partes móviles. La barra de pulso LED abarca todo el ancho de la página y crea la imagen en el tambor de impresión



IMPRESORA 3D

las impresoras 3D son capaces de dar cuerpo a los diseños en 3 dimensiones

Una impresora 3D lo que realmente hace es producir un diseño 3D creado con el ordenador en un modelo 3D físico (real). Es decir, si hemos diseñado en nuestro ordenador, por ejemplo una simple taza de café (por medio de cualquier programa CAD (Diseño Asistido por Computador), podremos imprimirla en la realidad por medio de la impresora 3D y obtener un producto físico que sería la propia taza de café

De momento, por su alto precio no se plantea como una tecnología de consumo, pero quien sabe di cuando los precios bajen se le da una aplicación más hogareña y particular.

COMO FUNCIONAN:


https://www.youtube.com/watch?v=NH2J9AcqsUM


La impresora 3D

Esta tecnología usa un proceso de capas. este consiste en que un polvo se riega como una primera capa base, luego las puertas de la figura a forma se compactan. una vez hecho esto se repite el proceso con varias capas hasta formar todo el objeto. se usan distintos materiales y formas para compactar el polvo como por ejemplo:

compactar con tinta, que permite introducir colores aunque el modelo termina algo frágil.

compactar con láser  que usa un láser para que el polvo gane consistencia, pero luego se debe sumergir en un liquido especial para que sea lo suficientemente duro para manejarse.


La impresora sin tinta     "Zero ink" (es decir "cero tinta")

El material clave para que esto funcione es el papel desarrollado por Zink, que está formado por cuatro capas. Una capa base (blanca o transparente; de papel, cartón o adhesiva) y otras tres capas de color cubiertas por un polímero protector. La gran innovación de Zink está en las capas de color, que están formadas por unos cristales que la compañía ha patentado con el nombre de cristales Amorfocrómicos. Estos cristales responden a pulsos de calor de duraciones específicas para hacerse visibles. De esta manera se pueden conseguir impresiones de gran calidad con millones de colores, que además son resistentes al agua y al calor.


Crean la impresión por medio del calor. Gracias a esto es posible hacer impresoras increíblemente pequeñas, como la nueva de Polaroid. Ésta impresora que literalmente cabe en el bolsillo puede hacer impresiones de 2×3 pulgadas con una calidad excepcional

Este método para imprimir usa un tipo especial de papel. este tiene dentro unos cristales que, en el proceso de impresión  son bañados con una luz ultravioleta de tal forma que se tiñan de un color en particular. Como resultado, uno puede imprimir sobre el mismo papel varias veces ya que no se esta colocando nada en el papel sino que tan solo estamos tiñendo sus cristales internos; no obstante, por esto mismo, la impresión solo dura un tiempo limitado, aproximadamente 24 horas.

COMO FUNCIONAN:

https://www.youtube.com/watch?v=me-6eraSz2o

IMPRESORA 3D QUE UTILIZA CELULAS MADRES COMO “TINTA”

Los científicos han tenido éxito en el diseño de una impresora 3D capaz de depositar células madre embrionarias humanas sin dañarlas. Mejor aún, conservan sus propiedades que les permiten dividirse en cualquier tipo de tejido.


Si bien todavía no se ha logrado imprimir un corazón, riñón o hígado en 3D, si se logró crear una tráquea para trasplantarla a una niña, utilizando sus propias células madre.

La medicina está cada vez más cerca de crear órganos: la empresa Organovo de California, Estados Unidos, ya logró imprimir capas de un hígado, lo que demuestra que lograr imprimir el órgano completo no está lejos.


Diferentes tipos de interfaces para una impresora

Para poder imprimir documentos, la computadora debe tener una interfaz compatible con la impresora. Generalmente, las impresoras se conectan a las computadoras domésticas con una interfaz paralela, USB o inalámbrica. Las impresoras empresariales se pueden conectar a una red mediante un cable de red.

Serie:

la transferencia de datos en serie es el movimiento de bits de información simples en un solo ciclo. Dado que las impresoras no requieren transferencia de datos de alta velocidad, se puede utilizar una conexión serial para impresoras de matriz de puntos.

Paralela:

la transferencia paralela de datos es más rápida que la transferencia serial. La transferencia paralela de datos es un movimiento de múltiples bits de información en un solo ciclo. La ruta es más amplia para que la información pueda moverse hacia la impresora o desde ella.

IEEE 1284 es el estándar actual para puertos paralelos de impresoras. El puerto paralelo extendido (EPP, Enhanced Parallel Port) y el puerto de capacidad extendida (ECP, Enhanced Capabilities Port) son dos modos de operación dentro del estándar IEEE 1284 que permiten la comunicación bidireccional.


SCSI:

la interfaz de sistemas de computación pequeños (SCSI, Small Computer System Interface) es un tipo de interfaz que utiliza la tecnología de comunicación paralela para lograr altas velocidades de transferencia de datos.


USB:

USB es una interfaz común para impresoras y otros dispositivos. Su velocidad y su facilidad de instalación la convierten en una interfaz muy práctica. Los nuevos sistemas operativos ofrecen compatibilidad USB con PnP. Cuando se agrega un dispositivo USB a un sistema de computación compatible con PnP, dicho dispositivo se detecta automáticamente y la computadora inicia el proceso de instalación del controlador.


FireWire:

también conocido como i.LINK o IEEE 1394, es un bus de comunicación de alta velocidad que no depende de una plataforma. FireWire conecta dispositivos digitales, como impresoras, escáneres, cámaras digitales y discos duros.

FireWire permite que un dispositivo periférico, como una impresora, se conecte a una computadora sin problemas. También permite que un dispositivo, como una impresora, se intercambie en caliente. FireWire proporciona una conexión simple de plug y socket en la que se pueden conectar hasta 63 dispositivos. FireWire tiene una velocidad de transferencia de hasta 400 Mbps.


Ethernet:

las impresoras pueden compartirse a través de la red. La conexión de una impresora a la red requiere cableado compatible con la red existente y con el puerto de red instalado en la impresora. La mayoría de las impresoras de red emplean una interfaz RJ-45 para conectarse a una red.


Inalámbrica:

la tecnología de impresión inalámbrica está disponible en tecnología infrarroja, Bluetooth y fidelidad inalámbrica (Wi-Fi).

Para que pueda llevarse a cabo la comunicación infrarroja entre la impresora y una computadora, se requieren transmisores y receptores en ambos dispositivos. No se debe interponer nada entre el transmisor y el receptor de ambos dispositivos, y éstos deben estar ubicados una distancia máxima de 3,7 m (12 ft). La tecnología infrarroja utiliza un tipo de luz invisible para el ojo humano.

La tecnología Bluetooth utiliza una frecuencia de radio sin licencia para la comunicación de corto alcance y es conocida por los auriculares inalámbricos y los asistentes digitales personales (PDA) de sincronización para computadoras portátiles y de escritorio. Un adaptador Bluetooth permitirá conectar un dispositivo Bluetooth a una impresora, en general, mediante un puerto USB.

Wi-Fi es el nombre conocido de una tecnología relativamente nueva que permite la conexión de computadoras a una red sin utilizar cables. Hay dos estándares comunes para la tecnología Wi-Fi, ambos comienzan con el número 802.11 del estándar IEEE:


802.11b transfiere datos a una velocidad de 11 Mbps.

802.11g transfiere datos a una velocidad de 54 Mbps. Los productos 802.11g son compatibles con versiones anteriores de los productos 802.11b.
